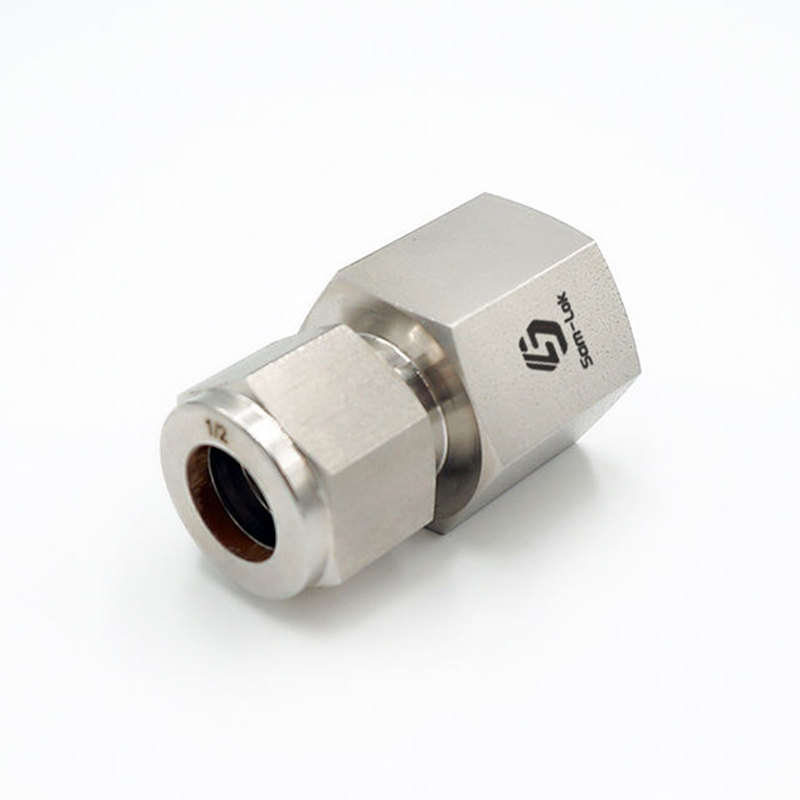

ฟิตติ้งหญิง Ferrules คู่สแตนเลส

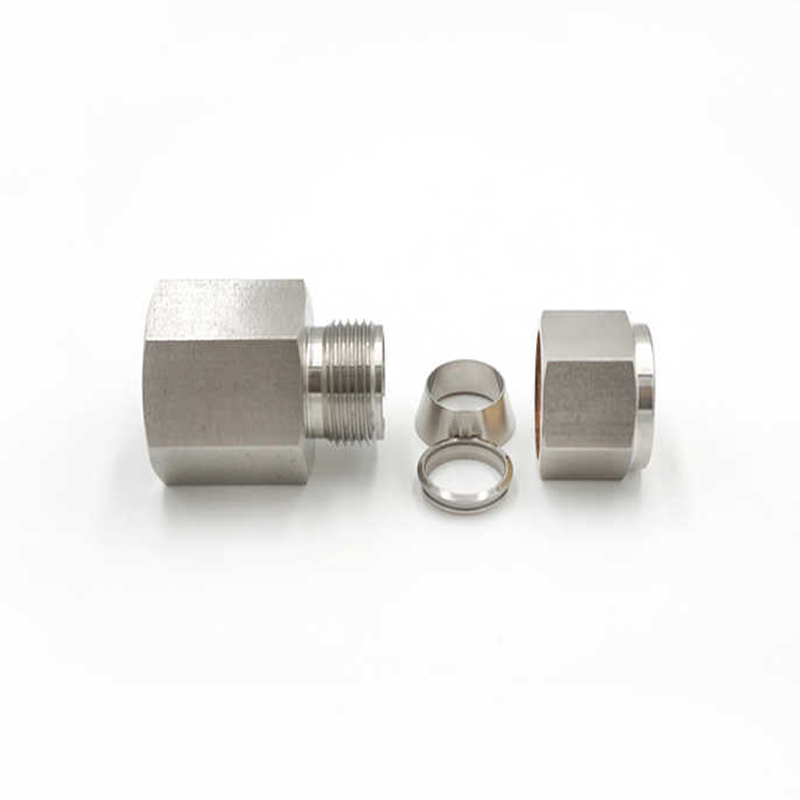

ข้อต่อฟิตติ้งตัวเมีย Double Ferrules ทำจากสเตนเลสเป็นส่วนประกอบที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ ประสิทธิภาพสูง ออกแบบมาเพื่อการเชื่อมต่อที่ปลอดภัยและไร้รอยรั่วในระบบท่อไฮดรอลิก นิวแมติก และระบบท่ออุตสาหกรรม ใช้ประเภทการเชื่อมต่อสายไฟแบบ double-ferrule การออกแบบนี้เกี่ยวข้องกับปลอกโลหะสองตัว (ปลอกด้านนอกและปลอกด้านใน) ที่สร้างซีลที่แน่นหนาและไม่มีรอยรั่วเมื่อบีบอัดด้วยน็อต ปลอกโลหะยึดท่อจากทั้งสองด้าน ทำให้การเชื่อมต่อยังคงแน่นหนาแม้ภายใต้แรงดันและอุณหภูมิที่ผันผวน ปลอกโลหะด้านในทำหน้าที่ปิดผนึกหลักและขันท่อเข้ากับน็อตเพื่อป้องกันการรั่วซึม ปลอกโลหะด้านนอกก่อให้เกิดการผนึกรองและเสริมความแข็งแกร่งของการเชื่อมต่อเพิ่มเติม เพิ่มความแข็งแรงโดยรวมของข้อต่อ การออกแบบเกลียวตัวเมียของตัวเชื่อมต่อนี้สามารถรวมเข้ากับระบบที่ต้องใช้ส่วนประกอบเกลียวตัวเมียได้อย่างง่ายดาย ซึ่งให้ความยืดหยุ่นสำหรับขนาดท่อและมาตรฐานเกลียวที่หลากหลาย เกลียวในช่วยให้ประกอบและถอดแยกชิ้นส่วนได้อย่างมีประสิทธิภาพโดยไม่กระทบต่อความสมบูรณ์ของซีล

ติดต่อเรา

พ.ศV: ข้อต่อท่ออัดข้อศอกชายสแตนเลส ถัดไป: ไม่มีบทความถัดไป

อธิบาย
พารามิเตอร์

อธิบาย

วัสดุ: สแตนเลส

เทคนิค: ฟอร์จ ยี่ห้อ:SAM-LOK การเชื่อมต่อ: ปลอกโลหะคู่และเกลียวตัวเมีย

รูปร่าง: เท่ากับ ประเภทเกลียว: Unf, NPT, BSPT รหัสหัว: หกเหลี่ยม

ขนาด OD: 1/16 ''-1'' ,3 มม.-25 มม

โครงสร้าง: สหภาพ, ข้อศอก, ที, ครอส, กั้น, ขั้วต่อตัวผู้หรือตัวเมีย

แรงดันใช้งาน: 3000- 6000psi

ปานกลาง: น้ำ น้ำมัน แก๊ส กรด เบสและอื่น ๆ

การรักษาพิเศษ: การรักษาความแข็งของปลอกโลหะ

การรักษาถั่ว: ปลูกเงิน

การรักษาท่อ: อบอ่อนเต็มที่

กรวยด้านใน: กระบวนการขัดเงากระจก

อุณหภูมิในการทำงาน: -20 ถึง 200 องศาเซลเซียส

พารามิเตอร์

ที-ทูบ โอ.ดี. (ใน)	พี-เอ็นพีที ขนาด	การสั่งซื้อขั้นพื้นฐาน หมายเลข	ขนาดใน (มม.)
ที-ทูบ โอ.ดี. (ใน)	พี-เอ็นพีที ขนาด	การสั่งซื้อขั้นพื้นฐาน หมายเลข	L	B	C	E	D	F
1/16	1/16	-เอฟซี-FT1-FN1	0.93(23.6)	0.39(9.9)	0.34(8.6)	0.05(1.3)	0.31(7.9)	0.44(11.1)
1/16	1/8	เอฟซี-FT1-FN2	0.96(24.4)	0.41(10.4)	0.34(8.6)	0.05(1.3)	0.31(7.9)	0.56(14.3)
1/8	1/8	เอฟซี-F12-FN2	1.13(28.7)	0.41(10.4)	0.50(12.7)	0.09(2.3)	0.44(11.1)	0.56(14.3)
1/8	1/4	-เอฟซี-F12-FN4	1.32(33.5)	0.59(15.0)	0.50(12.7)	0.09(2.3)	0.44(11.1)	0.75(19.1)
3/16	1/8	-เอฟซี-F13-FN2	1.17(29.7)	0.41(10.4)	0.54(13.7)	0.12(3.0)	0.50(12.7)	0.56(14.3)
1/4	1/8	เอฟซี-FT4-FN2	1.23(31.2)	0.41(10.4)	0.60(15.2)	0.19(4.8)	0.56(14.3)	0.56(14.3)
1/4	1/4	-เอฟซี-FT4-FN4	1.41(35.8)	0.59(15.0)	060(15.2)	0.19(4.8)	0.56(14.3)	0.75(19.1)
1/4	3/8	-เอฟซี-FT4-FN6	1.48(37.6)	0.59(15.0)	0.60(15.2)	0.19(4.8)	0.56(14.3)	0.87(22.2)
5/16	1/8	เอฟซี-FT5-FN2	1.26(32.0)	0.41(10.4)	0.64(16.3)	16.3(6.4)	0.63(15.9)	0.56(14.3)
5/16	1/4	-เอฟซี-FT5-FN4	1.45(36.8)	0.59(15.0)	0.64(16.3)	0.25(6.4)	0.63(15.9)	0.75(19.1)
3/8	1/8	-เอฟซี-F16-FN2	1.29(32.8)	0.41(10.4)	0.66(16.8)	0.28(7.1)	0.69(17.5)	0.63(15.9)
3/8	1/4	-เอฟซี-FT6-FN4	1.48(37.6)	0.59(15.0)	0.66(16.8)	0.28(7.1)	0.69(17.5)	0.75(19.1)
3/8	3/8	เอฟซี-F16-FN6	1.54(39.1)	0.59(15.0)	0.66(16.8)	0.28(7.1)	0.69(17.5)	0.87(22.0)
3/8	1/2	เอฟซี-FT6-FN8	1.73(43.9)	0.78(19.8)	0.66(16.8)	0.28(7.1)	0.69(17.5)	1.06(27.0)
1/2	1/4	-เอฟซี-FT8-FN4	1.59(40.4)	0.59(15.0)	0.90(22.9)	0.41(10.4)	0.87(22.2)	0.81(20.6)
1/2	3/8	-เอฟซี-F18-FN6	1.65(41.9)	0.59(15.0)	0.90(22.9)	0.41(10.4)	0.87(22.2)	0.87(22.2)
1/2	1/2	เอฟซี-FT8-FN8	1.84(46.7)	0.78(19.8)	0.90(22.9)	0.41(10.4)	0.87(22.2)	1.06(27.0)
1/2	3/4	-เอฟซี-FT8-FN12	1.90(48.3)	0.81(20.6)	0.90(22.9)	0.41(10.4)	0.87(22.2)	1.31(33.3)
5/8	1/2	-เอฟซี-FT10-FN8	1.84(46.7)	0.78(19.8)	0.96(24.4)	0.50(12.7)	1.00(25.4)	1.06(27.0)
3/4	1/2	-เอฟซี-FT12-FN8	1.84(46.7)	0.78(19.8)	0.96(24.4)	0.62(15.7)	1.13(28.6)	1.06(27.0)
3/4	3/4	-เอฟซี-FT12-FN12	1.90(48.3)	0.81(20.6)	0.96(24.4)	0.62(15.7)	1.13(28.6)	1.31(33.3)
7/8	3/4	-เอฟซี-FT14-FN12	1.96(49.8)	0.81(20.6)	1.02(25.9)	0.72(18.3)	1.25(31.8)	1.31(33.3)
1	3/4	-เอฟซี-FT16-FN12	2.10(53.3)	0.81(20.6)	1.23(31.2)	0.88(22.4)	1.50(38.1)	1.37(34.9)
1	1	-เอฟซี-FT16-FN16	2.45(62.2)	1.00(25.4)	1.23(31.2)	0.88(22.4)	1.50(38.1)	1.63(41.3)
11/4	11/4	-เอฟซี-FT20-FN20	2.94(74.7)	1.00(25.4)	1.62(41.1)	1.09(27.7)	1.87(47.6)	2.13(54.0)
11/2	11/2	-เอฟซี-FT24-FN24	3.30(83.8)	1.09(27.7)	1.97(50.0)	1.43(36.3)	2.25(57.2)	2.37(60.3)

ที-ทูบ โอ.ดี. (มม.)	P-N PT ขนาด	ขั้นพื้นฐาน การสั่งซื้อ หมายเลข	ขนาด มม.(นิ้ว)
ที-ทูบ โอ.ดี. (มม.)	P-N PT ขนาด	ขั้นพื้นฐาน การสั่งซื้อ หมายเลข	L	B	C	E	D	F
3	1/8	-เอฟซี-MT3-FN2	28.7(1.13)	10.4(0.41)	12.9(0.51)	2.4(0.09)	12.0(0.47)	14.0(0.55)
3	1/4	เอฟซี-MT3-FN4	33.5(1.32)	15.0(0.59)	12.9(0.51)	2.4(0.09)	12.0(0.47)	19.0(0.75)
4	1/8	-เอฟซี-MT4-FN2	29.7(1.17)	10.4(0.41)	13.7(0.54)	2.4(0.09)	12.0(0.47)	14.0(0.55)
6	1/8	-เอฟซี-MT6-FN2	31.3(1.23)	10.4(0.41)	15.3(0.60)	4.8(0.19)	14.0(0.55)	14.0(0.55)
6	1/4	-เอฟซี-MT6-FN4	35.8(1.41)	15.0(0.59)	15.3(0.60)	4.8(0.19)	14.0(0.55)	19.0(0.75)
6	3/8	-เอฟซี-MT6-FN6	37.7(1.48)	15.0(0.59)	15.3(0.60)	4.8(0.19)	14.0(0.55)	22.0(0.87)
6	1/2	-เอฟซี-MT6-FN8	42.5(1.67)	19.8(0.78)	15.3(0.60)	4.8(0.19)	14.0(0.55)	27.0(1.06)
8	1/8	-เอฟซี-MT8-FN2	32.1(1.26)	10.4(0.41)	16.2(0.64)	4.8(0.19)	16.0(0.63)	15.0(0.59)
8	1/4	-เอฟซี-MT8-FN4	37.0(1.46)	15.0(0.59)	16.2(0.64)	6.4(0.25)	16.0(0.63)	19.0(0.75)
8	3/8	-เอฟซี-MT8-FN6	38.5(1.52)	15.0(0.59)	16.2(0.64)	6.4(0.25)	16.0(0.63)	22.0(0.87)
8	1/2	-เอฟซี-MT8-FN8	43.3(1.70)	19.8(0.78)	16.2(0.64)	6.4(0.25)	16.0(0.63)	27.0(1.06)
10	1/8	-FC-MT10-FN2	33.0(1.30)	10.4(0.41)	17.2(0.68)	4.8(0.19)	19.0(0.75)	15.0(0.59)
10	1/4	-FC-MT10-FN4	37.8(1.49)	15.0(0.59)	17.2(0.68)	7.9(0.31)	19.0(0.75)	19.0(0.75)
10	3/8	-เอฟซี-MT10-FN6	39.4(1.55)	15.0(0.59)	17.2(0.68)	7.9(0.31)	19.0(0.75)	22.0(0.87)
10	1/2	-เอฟซี-MT10-FN8	44.2(1.74)	19.8(0.78)	17.2(0.68)	7.9(0.31)	19.0(0.75)	27.0(1.06)
12	1/4	-FC-MT12-FN4	40.3(1.59)	15.0(0.59)	22.8(0.90)	7.9(0.31)	22.0(087)	22.0(0.87)
12	3/8	-เอฟซี-MT12-FN6	41.9(1.65)	15.0(0.59)	22.8(0.90)	9.5(0.37)	22.0(087)	22.0(0.87)
12	1/2	-เอฟซี-MT12-FN8	46.7(1.84)	19.8(0.78)	22.8(0.90)	9.5(0.37)	22.0(087)	27.0(1.06)
12	3/4	-เอฟซี-MT12-FN12	49.7(1.96)	20.6(0.81)	22.8(0.90)	9.5(0.37)	22.0(087)	35.0(1.38)
14	3/4	-เอฟซี-MT14-FN12	49.7(1.96)	20.6(0.81)	24.4(0.96)	11.1(0.44)	25.0(0.98)	35.0(1.38)
15	1/2	-เอฟซี-MT15-FN8	46.7(1.84)	19.8(0.78)	24.4(0.96)	11.9(0.47)	25.0(0.98)	27.0(1.06)
16	3/8	-เอฟซี-MT16-FN6	41.9(1.65)	15.0(0.59)	24.4(0.96)	9.5(0.37)	25.0(0.98)	27.0(1.06)
16	1/2	-เอฟซี-MT16-FN8	46.9(1.85)	19.8(0.78)	24.4(0.96)	11.9(0.47)	25.0(0.98)	27.0(1.06)
20	1/2	-เอฟซี-MT20-FN8	47.9(1.89)	19.8(0.78)	26.0(1.02)	11.9(0.47)	32.0(1.26)	30.0(1.18)
20	3/4	-เอฟซี-MT20-FN12	49.7(1.96)	20.6(0.81)	26.0(102)	15.9(0.63)	32.0(1.26)	35.0(1.38)
22	3/4	-เอฟซี-MT22-FN12	49.7(1.96)	20.6(0.81)	26.0(1.02)	15.9(0.63)	32.0(1.26)	35.0(1.38)
22	1	-เอฟซี-MT22-FN16	57.9(2.28)	25.4(1.00)	26.0(1.02)	18.3(0.72)	32.0(1.26)	41.0(1.61)
25	3/4	-เอฟซี-MT25-FN12	53.4(2.10)	20.6(081)	31.3(1.23)	15.9(0.63)	38.0(1.50)	35.0(1.38)
25	1	-เอฟซี-MT25-FN16	62.3(2.45)	25.4(1.00)	31.3(1.23)	218(0.86)	38.0(1.50)	41.0(1.61)
