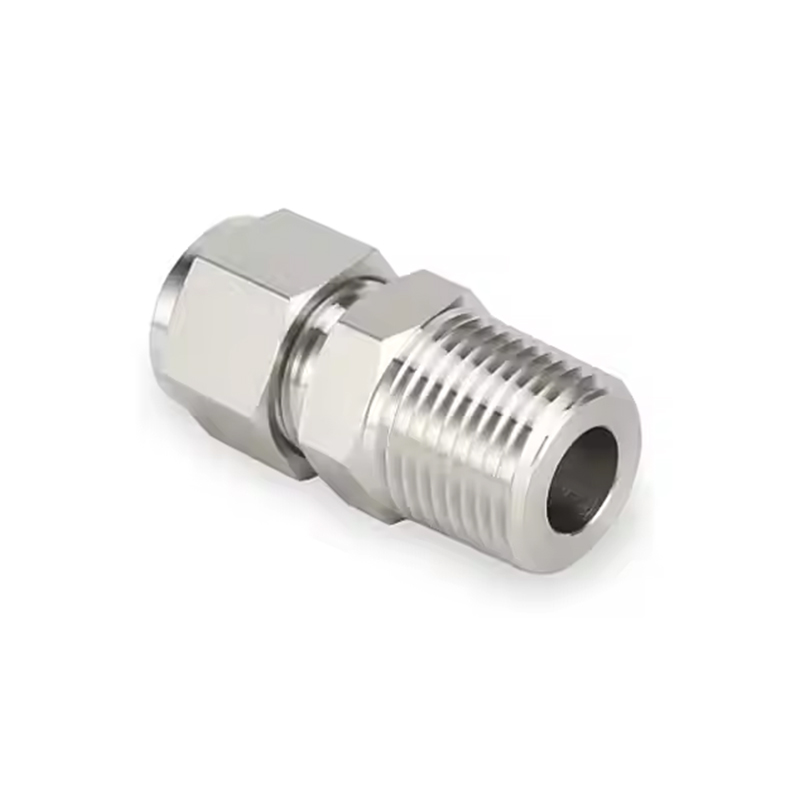

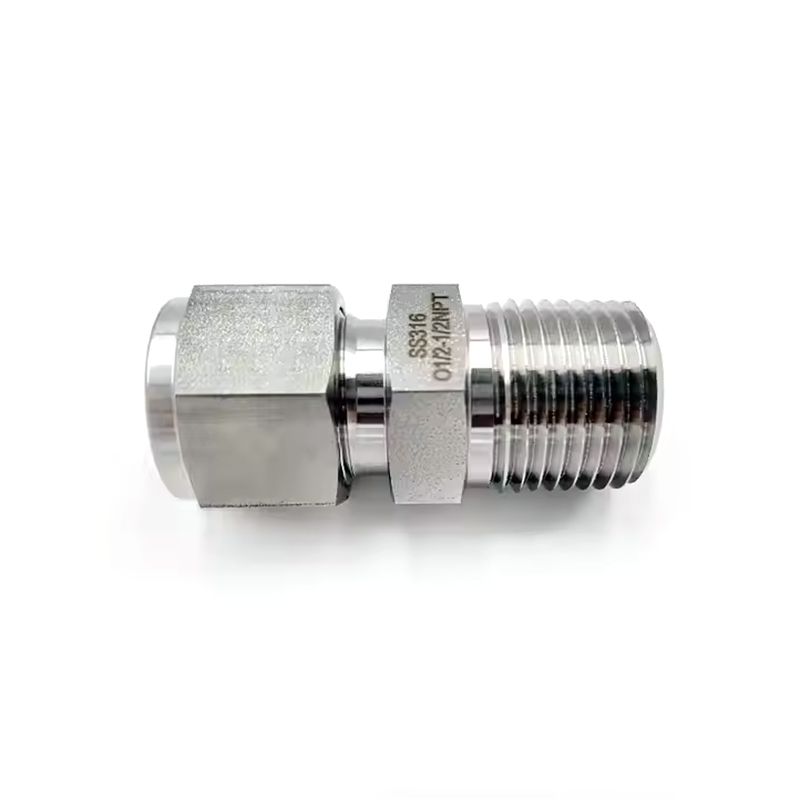

ฟิตติ้งชาย Ferrules คู่สแตนเลส

ข้อต่อเกลียวนอกคู่สเตนเลสสตีลใช้กระบวนการตีขึ้นรูปที่สร้างรูปร่างของโลหะโดยใช้แรงอัด ซึ่งจะช่วยปรับปรุงโครงสร้างภายในและคุณสมบัติทางกลโดยรวม การตีขึ้นรูปจะแตกต่างจากการหล่อตรงที่ปรับโครงสร้างเกรนของโลหะ ทำให้เกิดข้อต่อที่แข็งแรงและทนทานมากขึ้น ใช้การออกแบบข้อต่อฟิตติ้งที่เข้ากัน ซึ่งจะรักษาเส้นผ่านศูนย์กลางด้านในและด้านนอกของข้อต่อเพื่อให้แน่ใจว่ามีเส้นทางการไหลที่สม่ำเสมอ รูปร่างนี้ช่วยลดความปั่นป่วนและแรงดันตกโดยให้การไหลที่ราบรื่นและต่อเนื่องจากส่วนประกอบหนึ่งไปยังอีกส่วนประกอบหนึ่ง การออกแบบที่สอดคล้องนี้เหมาะสำหรับการใช้งานที่รักษาอัตราการไหลที่สม่ำเสมอ เช่น ในการจัดการของไหล ระบบไฮดรอลิกส์ และการแปรรูปทางเคมี การรักษาความแข็งของปลอกโลหะเป็นกระบวนการที่ช่วยเพิ่มความทนทานต่อการสึกหรอของปลอกโลหะ ปลอกโลหะเป็นส่วนประกอบที่ใช้ยึดท่อเพื่อสร้างซีลที่ปลอดภัย การรักษานี้ทำให้มั่นใจได้ว่าปลอกโลหะจะรักษารูปร่างและความสามารถในการปิดผนึกแม้ภายใต้สภาวะแรงดันสูงและการสั่นสะเทือนสูง ซึ่งจะช่วยยืดอายุการใช้งานของข้อต่อ

ติดต่อเรา

ก่อนหน้า: สแตนเลสสตีล Double Ferrules สาขาชายที ถัดไป: ไม่มีบทความถัดไป

อธิบาย
พารามิเตอร์

อธิบาย

วัสดุ: สแตนเลส

เทคนิค: ฟอร์จ ยี่ห้อ:SAM-LOK การเชื่อมต่อ: ปลอกโลหะคู่และเกลียวตัวผู้

รูปร่าง: เท่ากับ ประเภทเกลียว: Unf, NPT, BSPT รหัสหัว: หกเหลี่ยม

ขนาด OD: 1/16 ''-1'' ,3 มม.-25 มม

โครงสร้าง: สหภาพ, ข้อศอก, ที, ครอส, กั้น, ขั้วต่อตัวผู้หรือตัวเมีย

แรงดันใช้งาน: 3000- 6000psi

ปานกลาง: น้ำ น้ำมัน แก๊ส กรด เบสและอื่น ๆ

การรักษาพิเศษ: การรักษาความแข็งของปลอกโลหะ

การรักษาถั่ว: ปลูกเงิน

การรักษาท่อ: อบอ่อนเต็มที่

กรวยด้านใน: กระบวนการขัดเงากระจก

อุณหภูมิในการทำงาน: -20 ถึง 200 องศาเซลเซียส

พารามิเตอร์

ที-ทูบ โอ.ดี. (ใน)	พี-เอ็นพีที ขนาด	การสั่งซื้อขั้นพื้นฐาน หมายเลข	ขนาด นิ้ว (มม.)
ที-ทูบ โอ.ดี. (ใน)	พี-เอ็นพีที ขนาด	การสั่งซื้อขั้นพื้นฐาน หมายเลข	L	B	C	E	D	F
1/16	1/16	-MC-FT1-MN1	0.94(23.9)	0.38(9.7)	034(8.6)	005(1.3)	0.31(7.9)	0.31(7.9)
1/16	1/8	-MC-FT1-MN2	1.03(26.2)	0.38(9.7)	0.34(8.6)	0.05(1.3)	031(7.9)	0.44(11.1)
1/8	1/16	-MC-FT2-MN1	1.17(29.7)	0.38(9.7)	0.50(12.7)	0.09(2.3)	0.44(11.1)	044(11.1)
1/8	1/8	-MC-FT2-MN2	1.2030.5)	0.38(9.7)	0.50(12.7)	0.09(2.3)	0.44(11.1)	044(11.1)
1/8	1/4	-MC-FT2-MN4	1.40(35.6)	0.56(14.2)	0.50(12.7)	0.09(2.3)	0.44(11.1)	0.56(14.3)
3/16	1/8	-MC-FT3-MN2	1.2331.2)	0.38(9.7)	0.54(13.7)	0.12(3.0)	0.50(12.7)	0.44(11.1)
3/16	1/4	-MC-FT3-MN4	1.43(36.3)	0.56(14.2)	0.54(13.7)	0.12(3.0)	0.50(12.7)	0.56(14.3)
1/4	1/16	-MC-FT4-MN1	1.29(32.8)	0.38(9.7)	0.60(15.2)	0.12(3.0)	056(14.3)	0.50(12.7)
1/4	1/8	-MC-FT4-MN2	1.2932.8)	0.38(9.7)	0.60(15.2)	0.19(4.8)	0.56(14.3)	0.50(12.7)
1/4	1/4	-MC-FT4-MN4	1.49(37.8)	0.56(14.2)	0.60(15.2)	0.19(4.8)	0.56(14.3)	0.56(14.3)
1/4	3/8	-MC-FT4-MN6	1.51(38.4)	0.56(14.2)	0.60(15.2)	0.19(4.8)	0.56(14.3)	0.69(17.5)
1/4	1/2	-MC-FT4-MN8	1.75(44.5)	0.75(19.1)	0.60(15.2)	0.19(4.8)	0.56(14.3)	087(22.2)
5/16	1/8	-MC-FT5-MN2	134(34.0)	0.38(9.7)	0.64(16.3)	0.19(4.8)	063(15.9)	0.56(14.3)
5/16	1/4	-MC-FT5-MN4	1.5238.6)	0.38(9.7)	0.64(163)	0.25(6.4)	0.63(15.9)	0.56(14.3)
5/16	3/8	-MC-FT5-MN6	1.54(39.1)	0.56(14.2)	0.64(16.3)	0.25(6.4)	0.63(15.9)	0.69(17.5)
5/16	1/2	-MC-FT5-MN8	1.79(45.5)	0.75(19.1)	0.64(16.3)	0.25(6.4)	0.63(15.9)	087(22.2)
3/8	1/8	-MC-FT6-MN2	1.39(35.3)	0.38(9.7)	0.66(16.8)	0.19(4.8)	0.69(17.5)	0.63(15.9)
3/8	1/4	-MC-FT6-MN4	1.57(39.9)	0.56(14.2)	0.66(16.8)	0.28(7.1)	0.69(17.5)	0.63(15.9)
3/8	3/8	-MC-FT6-MN6	1.57(39.9)	0.56(14.2)	0.66(16.8)	0.28(7.1)	0.69(17.5)	0.69(17.5)
3/8	1/2	-MC-FT6-MN8	1.82(46.2)	0.75(19.1)	0.66(16.8)	0.28(7.1)	0.69(17.5)	087(22.2)
1/2	1/8	-MC-FT8-MN2	1.53(38.9)	0.38(9.7)	0.90(22.9)	0.19(4.8)	0.87(22.2)	081(20.6)
1/2	1/4	-MC-FT8-MN4	1.71(43.4)	0.56(14.2)	0.90(22.9)	0.28(7.1)	0.87(22.2)	081(20.6)
1/2	3/8	-MC-FT8-MN6	1.71(43.4)	0.56(14.2)	0.90(22.9)	0.38(9.7)	0.87(22.2)	081(20.6)
1/2	1/2	-MC-FT8-MN8	1.93(49.0)	0.75(19.1)	0.90(22.9)	0.41(10.4)	0.87(22.2)	087(22.2)
1/2	3/4	-MC-FT8-MN12	1.99(50.5)	0.75(19.1)	0.90(22.9)	0.41(10.4)	0.87(22.2)	1.06(27.0)
1/2	1	-MC-FT8-MN16	2.25(57.2)	0.94(23.9)	0.90(22.9)	0.41(10.4)	0.87(22.2)	13734.9)
5/8	1/4	-MC-FT10-MN4	1.74(44.2)	0.56(14.2)	0.96(24.4)	0.28(7.1)	1.00(25.4)	0.94(23.8)
5/8	3/8	-MC-FT10-MN6	1.74(44.2)	0.56(14.2)	0.96(24.4)	0.38(9.7)	1.00(25.4)	0.94(23.8)
5/8	1/2	-MC-FT10-MN8	1.93(49.0)	0.75(19.1)	0.96(24.4)	0.47(11.9)	1.00(25.4)	0.94(23.8)
5/8	3/4	-MC-FT10-MN12	1.99(50.5)	0.75(19.1)	0.96(24.4)	0.50(12.7)	1.00(25.4)	1.06(27.0)
3/4	3/8	-MC-FT12-MN6	1.99(50.5)	0.56(14.2)	0.96(24.4)	0.41(10.4)	1.13(28.6)	1.06(27.0)
3/4	1/2	-MC-FT12-MN8	2.25(57.2)	0.75(19.1)	0.96(24.4)	0.47(11.9)	1.13(28.6)	1.06(27.0)
3/4	3/4	-MC-FT12-MN12	1.99(50.5)	0.75(19.1)	0.96(24.4)	0.62(15.7)	1.13(28.6)	1.06(27.0)
3/4	1	-MC-FT12-MN16	2.25(57.2)	0.94(23.9)	0.96(24.4)	0.62(15.7)	1.13(28.6)	13734.9)
7/8	1/2	-MC-FT14-MN8	2.26(57.4)	0.75(19.1)	1.02(25.9)	0.47(11.9)	1.25(31.8)	1.19(30.2)
7/8	3/4	-MC-FT14-MN12	2.45(62.2)	0.75(19.1)	1.02(25.9)	0.62(15.7)	1.25(31.8)	1.19(30.2)
7/8	1	-MC-FT14-MN16	2.45(62.2)	0.94(23.9)	1.02(25.9)	0.72(18.3)	1.25(31.8)	137(34.9)
1	1/2	-MC-FT16-MN8	3.04(77.2)	0.75(19.1)	1.23(31.2)	0.47(11.9)	1.50(38.1)	137(34.9)
1	3/4	-MC-FT16-MN12	3.04(77.2)	0.75(19.1)	1.23(31.2)	0.62(15.7)	1.50(38.1)	13734.9)
1	1	-MC-FT16-MN16	3.50(88.9)	0.94(23.9)	1.23(31.2)	0.88(22.4)	1.50(38.1)	137(34.9)
11/8	1	-MC-FT18-MN16	2.45(62.2)	0.94(23.9)	1.23(31.2)	0.88(22.4)	1.81(46.0)	1.63(41.3)
11/4	1	-MC-FT20-MN16	3.04(77.2)	0.94(23.9)	1.62(41.1)	0.88(22.4)	1.87(47.6)	1.75(44.5)
11/4	11/4	-MC-FT20-MN20	3.04(77.2)	0.94(23.9)	1.62(41.1)	1.09(27.7)	1.87(47.6)	1.75(44.5)
