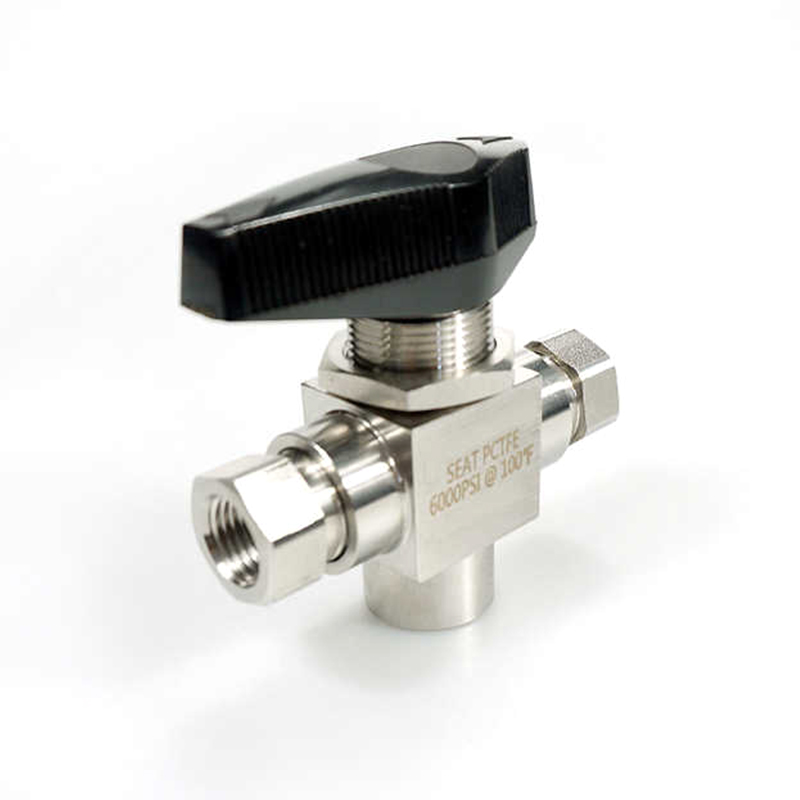

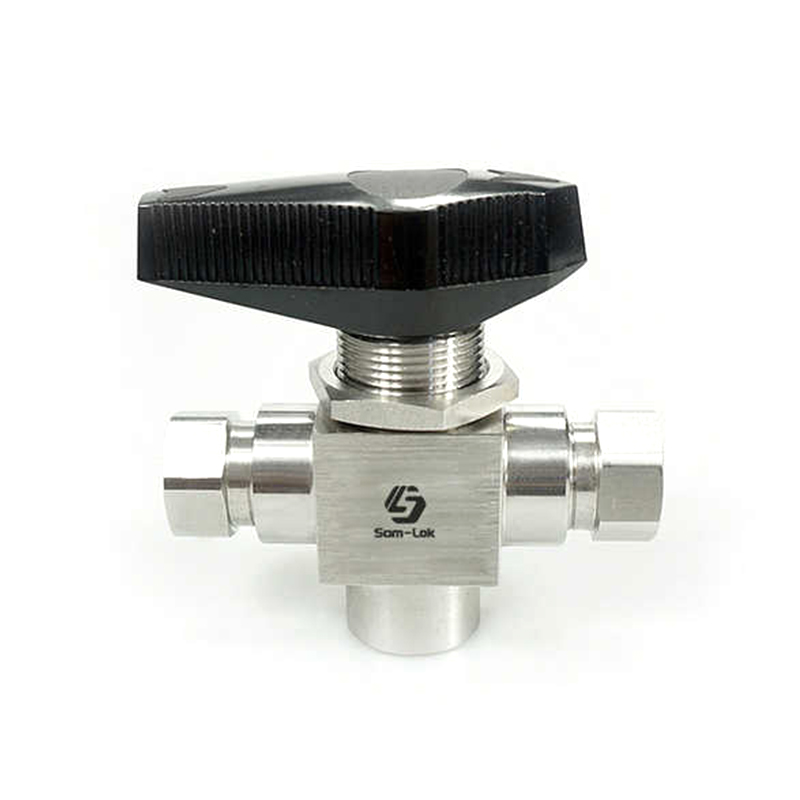

บอลวาล์วเกลียวหญิง Trunnion ไฮดรอลิกสแตนเลส

บอลวาล์วเกลียวใน Trunnion ตัวเมีย สเตนเลสสตีล ได้รับการออกแบบให้ทนทานต่อแรงกดดันในการทำงานสูงถึง 10,000 psig (413 บาร์) เป็นหนึ่งในวาล์วไม่กี่ตัวในตลาดที่สามารถทนต่อแรงกดดันสูงเช่นนี้ได้ เหมาะอย่างยิ่งสำหรับการผลิตน้ำมันและก๊าซ การขนส่งทางท่อ และระบบไฮดรอลิกแรงดันสูง ในการใช้งานเหล่านี้ วาล์วจำเป็นต้องทำงานต่อไปได้อย่างน่าเชื่อถือภายใต้สภาพแวดล้อมแรงดันสูง บอลวาล์วใช้เทคโนโลยีการปิดผนึกขั้นสูงและเทคโนโลยีการตัดเฉือนที่มีความแม่นยำ การออกแบบวงแหวนที่นั่งแบบสปริงของบอลวาล์วนี้สามารถชดเชยการสึกหรอที่เกิดจากการใช้งานในระยะยาวได้อย่างมีประสิทธิภาพ เมื่อเวลาผ่านไป บ่าซีลของบอลวาล์วอาจสึกหรอเนื่องจากการทำงานที่แรงดันสูงและอุณหภูมิสูงอย่างต่อเนื่อง ซึ่งส่งผลต่อผลการซีล การออกแบบนี้ช่วยให้แน่ใจว่าบอลวาล์วสามารถรักษาแรงดันคงที่ได้แม้ว่าจะสวมแหวนรองนั่งแล้วก็ตาม

ติดต่อเรา

ก่อนหน้า: บอลวาล์ว Trunnion ปลอมแปลงสแตนเลส ถัดไป: ไม่มีบทความถัดไป

อธิบาย
พารามิเตอร์

อธิบาย

●แรงดันใช้งานสูงสุด: 10,000 psig (413 bar)
●อุณหภูมิในการทำงาน: -65 ถึง 450 °F (-54 ถึง 232°C)
●เบาะนั่งแบบสปริงเพื่อชดเชยการสึกหรอ
●แรงดันสูงและแรงดันต่ำมีประสิทธิภาพการซีลที่ดี
●การใส่ก้านด้านล่างช่วยป้องกันไม่ให้ก้านหลุดออกมา
●แรงบิดในการทำงานต่ำ อายุการใช้งานยาวนาน
● ด้ามจับสำหรับงานหนักเพื่อระบุทิศทางการไหล
●มีแอคชูเอเตอร์แบบแมนนวล แบบไฟฟ้า หรือแบบนิวแมติกให้เลือก
● ทางเข้าด้านล่างตี๋เท่านั้น

พารามิเตอร์

การสั่งซื้อขั้นพื้นฐาน หมายเลข	การเชื่อมต่อ ประเภทและขนาด	ออริฟิส นิ้ว (มม.)	ประวัติย่อ	มิติใน (มม.)
การสั่งซื้อขั้นพื้นฐาน หมายเลข	การเชื่อมต่อ ประเภทและขนาด	ออริฟิส นิ้ว (มม.)	ประวัติย่อ	A	B	C	D	E	F
-TB-FN2-5-3W	1/8 ตัวเมีย เอ็นพีที	0.19 (4.8)	0.75	2.94 (74.7)	1.47 (37.3)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TB-FN4-5-3W	1/4 ตัวเมีย เอ็นพีที	0.19 (4.8)	0.75	2.94 (74.7)	1.47 (37.3)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TB-FN6-7-3W	3/8 หญิง เอ็นพีที	0.19 (4.8)	0.75	3.93 (99.8)	1.97 (49.9)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TB-FN8-9-3W	1/2 ตัวเมีย NPT	0.19 (4.8)	0.75	4.25 (108)	2.13 (54.0)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)

ขั้นพื้นฐาน การสั่งซื้อ หมายเลข	การเชื่อมต่อ ประเภท และ ขนาด			ออริฟิส ใน (มม.)	ประวัติย่อ	มิติใน (มม.)
ขั้นพื้นฐาน การสั่งซื้อ หมายเลข	การเชื่อมต่อ ประเภท และ ขนาด			ออริฟิส ใน (มม.)	ประวัติย่อ	A	B	C	D	E	F
-TBH-FN2-5-3W	1/8	หญิง	NPT	0.19 (4.8)	0.75	2.94 (74.7)	1.47 (37.3)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TBH-FN4-5-3W	1/4	หญิง	NPT	0.19 (4.8)	0.75	2.94 (74.7)	1.47 (37.3)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
-TBH-FN8-9-3W	1/2	หญิง	NPT	0.19 (4.8)	0.75	4.2 5 (108)	2.13 (54.0)	1.06 (26.9)	1.88 (47.7)	1.57 (40.0)	2.56 (65.0)
