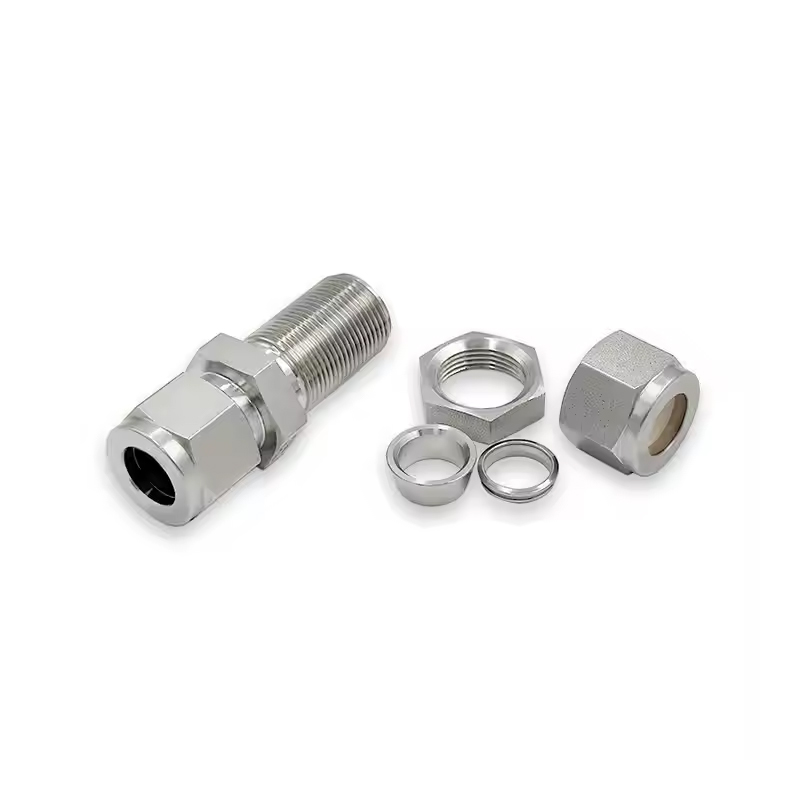

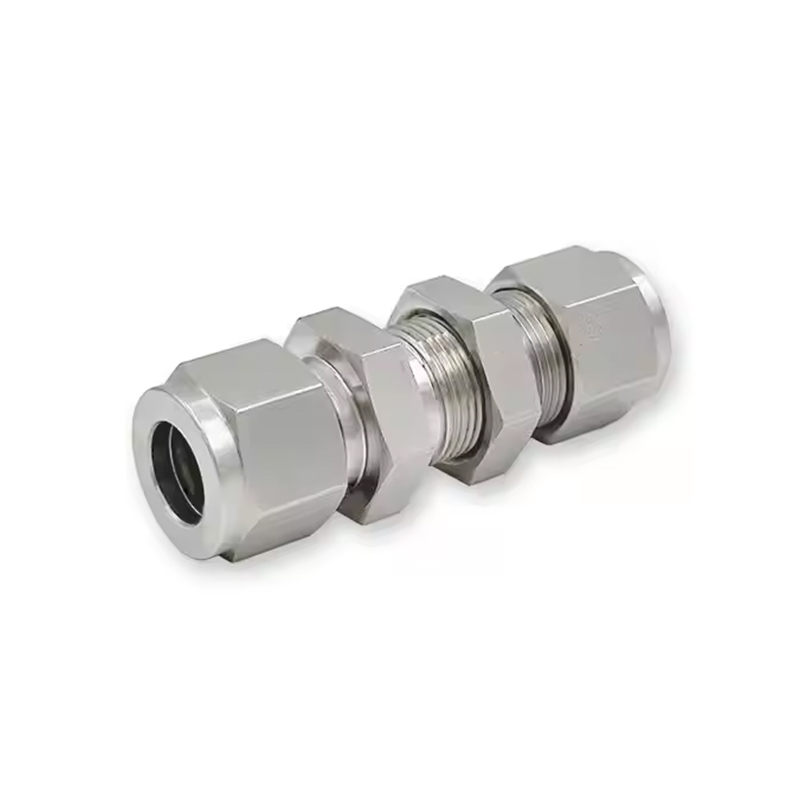

ข้อต่อยูเนี่ยนกั้นสแตนเลส

Stainless Steel Bulkhead Union Fittings ผลิตขึ้นโดยใช้กระบวนการตีขึ้นรูปซึ่งเป็นวิธีการขึ้นรูปวัสดุสแตนเลสโดยใช้แรงอัดเพื่อให้ได้รูปทรงที่ต้องการ เทคนิคนี้จะสร้างโครงสร้างที่หนาแน่นขึ้นพร้อมคุณสมบัติเชิงกลที่ดีกว่า เนื่องจากเกรนของวัสดุจัดเรียงตามทิศทางของแรงที่กระทำ ใช้ประเภทการเชื่อมต่อแบบบีบอัด ซึ่งเป็นหนึ่งในวิธีที่ใช้กันอย่างแพร่หลายในการสร้างการเชื่อมต่อที่ปลอดภัยและป้องกันการรั่วไหลในการใช้งานทางอุตสาหกรรมต่างๆ ในการเชื่อมต่อแบบบีบอัด ปลอกโลหะจะถูกบีบอัดเข้ากับท่อหรือท่อ ทำให้เกิดซีลที่แน่นหนาเพื่อป้องกันไม่ให้สื่อรั่วไหลออกมา กลไกนี้ช่วยให้แน่ใจว่าข้อต่อยึดท่อไว้แน่นหนา ป้องกันการเคลื่อนไหวหรือการหลุด ข้อต่อสวมอัดนั้นติดตั้งและถอดได้ง่ายเนื่องจากไม่จำเป็นต้องมีการเชื่อม การบัดกรี หรือขั้นตอนที่ซับซ้อนอื่นๆ ความเรียบง่ายนี้ช่วยลดเวลาในการติดตั้ง

ติดต่อเรา

พ.ศV: ฟิตติ้งหญิง Ferrules คู่สแตนเลส ถัดไป: ไม่มีบทความถัดไป

อธิบาย
พารามิเตอร์

อธิบาย

วัสดุ: สแตนเลส

เทคนิค: ฟอร์จ

ประเภท: ยูเนี่ยน

สมุฏฐาน: มณฑลเจียงซูประเทศจีน

ชื่อยี่ห้อ: SAM-LOK

การเชื่อมต่อ: การบีบอัด

โครงสร้าง: สหภาพ, ข้อศอก, ที, ครอส, กั้น, ขั้วต่อตัวผู้หรือตัวเมีย

แรงดันใช้งาน: 3000- 6000psi

รูปร่าง: เท่ากัน

รหัสหัว: หกเหลี่ยม

ขนาด OD: 1/16 ''-1'' ,3 มม.-25 มม

ปานกลาง: น้ำ น้ำมัน แก๊ส กรด เบสและอื่น ๆ

การรักษาพิเศษ: การรักษาความแข็งของปลอกโลหะ

การรักษาถั่ว: ปลูกเงิน

อุณหภูมิในการทำงาน: -20 ถึง 200 องศาเซลเซียส

พารามิเตอร์

ที-ทูบ โอ.ดี. (ใน)	ขั้นพื้นฐาน การสั่งซื้อ หมายเลข	ขนาดใน (มม.)						แผงรู ขนาด นิ้ว (มม.)	Max.แผง ความหนา นิ้ว (มม.)
ที-ทูบ โอ.ดี. (ใน)	ขั้นพื้นฐาน การสั่งซื้อ หมายเลข	L	C	E	D	F	G	แผงรู ขนาด นิ้ว (มม.)	Max.แผง ความหนา นิ้ว (มม.)
1/16	-BU-FT1	1.24(31.5)	0.34(8.6)	0.05(1.3)	0.31(7.9)	0.31(7.9)	0.31(7.9)	0.20(5.2)	0.12(3.0)
1/8	-BU-FT2	2.02(51.3)	0.50(12.7)	0.09(2.3)	0.44(11.1)	0.50(12.7)	0.50(12.7)	0.33(8.3)	0.50(12.7)
3/16	-BU-FT3	2.11(53.6)	0.54(13.7)	0.12(3.0)	0.50(12.7)	0.56(14.3)	0.56(14.3)	0.39(9.9)	0.50(12.7)
1/4	-BU-FT4	2.27(57.7)	0.60(15.2)	0.19(4.8)	0.56(14.3)	0.63(15.9)	0.63(15.9)	0.45(11.5)	0.40(10.2)
5/16	-BU-FT5	2.39(60.7)	0.64(16.3)	0.25(6.4)	0.63(15.9)	0.69(17.5)	0.69(17.5)	0.52(13.1)	0.44(11.2)
3/8	-BU-FT6	2.45(62.2)	0.66(16.8)	0.28(7.1)	0.69(17.5)	0.75(19.1)	0.75(19.1)	0.58(14.7)	0.44(11.2)
1/2	-BU-FT8	2.80(71.1)	0.90(22.9)	0.41(10.4)	0.87(22.2)	0.94(23.8)	0.94(23.8)	0.76(19.4)	0.50(12.7)
5/8	-BU-FT10	2.86(72.6)	0.96(24.4)	0.50(12.7)	1.00(25.4)	1.06(27.0)	1.06(27.0)	0.89(22.6)	0.50(12.7)
3/4	-BU-FT12	3.11(79.0)	0.96(24.4)	0.62(15.7)	1.13(28.6)	1.19(30.2)	1.19(30.2)	1.02(25.8)	0.66(16.8)
7/8	-BU-FT14	3.33(84.6)	1.02(25.9)	0.72(18.3)	1.25(31.8)	1.31(33.3)	1.37(34.9)	1.14(29.0)	0.75(19.1)
1	-BU-FT16	3.77(95.8)	1.23(31.2)	0.88(22.4)	1.50(38.1)	1.63(41.3)	1.63(41.3)	1.33(33.7)	0.75(19.1)
11/4	-BU-FT20	4.85(123.2)	1.62(41.1)	1.09(27.8)	1.87(47.6)	1.87(47.6)	1.87(47.6)	1.64(41.7)	0.75(19.1)
11/2	-BU-FT24	5.48(139.2)	1.97(50.0)	1.34(34.0)	2.25(57.2)	2.25(57.2)	2.25(57.2)	1.95(49.6)	0.75(19.1)

ที-ทูบ โอ.ดี. (มม.)	ขั้นพื้นฐาน การสั่งซื้อ หมายเลข	ขนาดมม. (นิ้ว)						แผงรู Size นิ้ว (มม.)	Max.แผง ความหนา นิ้ว (มม.)
ที-ทูบ โอ.ดี. (มม.)	ขั้นพื้นฐาน การสั่งซื้อ หมายเลข	L	C	E	D	F	G	แผงรู Size นิ้ว (มม.)	Max.แผง ความหนา นิ้ว (มม.)
3	-BU-MT3	51.3(2.02)	12.9(0.51)	2.4(0.09)	12.0(0.47)	14.0(0.55)	14.0(0.55)	8.3(0.33)	12.7(0.50)
4	-BU-MT4	53.6(2.11)	13.7(0.54)	2.4(0.09)	12.0(0.47)	14.0(0.55)	14.0(0.55)	9.9(0.39)	12.7(0.50)
6	-BU-MT6	57.7(2.27)	15.3(0.60)	4.8(0.19)	14.0(0.55)	16.0(0.63)	16.0(0.63)	11.5(0.45)	10.2(0.40)
8	-BU-MT8	61.0(2.40)	16.2(0.64)	6.4(0.25)	16.0(0.63)	18.0(0.71)	18.0(0.71)	13.1(0.52)	11.2(0.44)
10	-BU-MT10	63.7(2.51)	17.2(0.68)	7.9(0.31)	19.0(0.75)	22.0(0.87)	22.0(0.87)	16.3(0.64)	11.2(0.44)
12	-BU-MT12	71.0(2.80)	22.8(0.90)	9.5(0.37)	22.0(0.87)	24.0(0.94)	24.0(0.94)	19.5(0.77)	12.7(0.50)
14	-BU-MT14	72.5(2.85)	24.4(0.96)	11.1(0.44)	25.0(0.98)	27.0(1.06)	27.0(1.06)	22.5(0.89)	12.7(0.50)
15	-BU-MT15	72.5(2.85)	24.4(0.96)	11.9(0.47)	25.0(0.98)	27.0(1.06)	27.0(1.06)	22.8(0.90)	12.7(0.50)
16	-BU-MT16	72.5(2.85)	24.4(0.96)	12.7(0.50)	25.0(0.98)	27.0(1.06)	27.0(1.06)	22.8(0.90)	12.7(0.50)
18	-BU-MT18	78.9(3.11)	24.4(0.96)	15.1(0.59)	30.0(1.18)	30.0(1.18)	30.0(1.18)	26.0(1.02)	16.8(0.66)
20	-BU-MT20	84.5(3.33)	26.0(1.02)	15.9(0.63)	32.0(1.26)	35.0(1.38)	350(1.38)	29.0(1.14)	19.0(0.75)
25	-BU-MT25	96.0(3.78)	31.3(1.23)	21.8(0.86)	38.0(1.50)	41.0(1.61)	41.0(1.61)	34.0(1.34)	19.0(0.75)
30	-BU-MT30	124.0(4.88)	39.6(1.56)	26.2(1.03)	50.0(1.97)	50.0(1.97)	50.0(1.97)	40.5(1.59)	19.0(0.75)
32	-BU-MT32	128.0(5.04)	42.0(1.65)	28.6(1.13)	50.0(1.97)	50.0(1.97)	50.0(1.97)	42.5(1.67)	19.0(0.75)
38	-BU-MT38	145.0(5.71)	49.4(1.94)	33.7(1.33)	60.0(2.36)	60.0(2.36)	60.0(2.36)	50.5(1.99)	19.0(0.75)
