ข้อต่อท่ออัดข้อต่อข้อศอกสแตนเลส

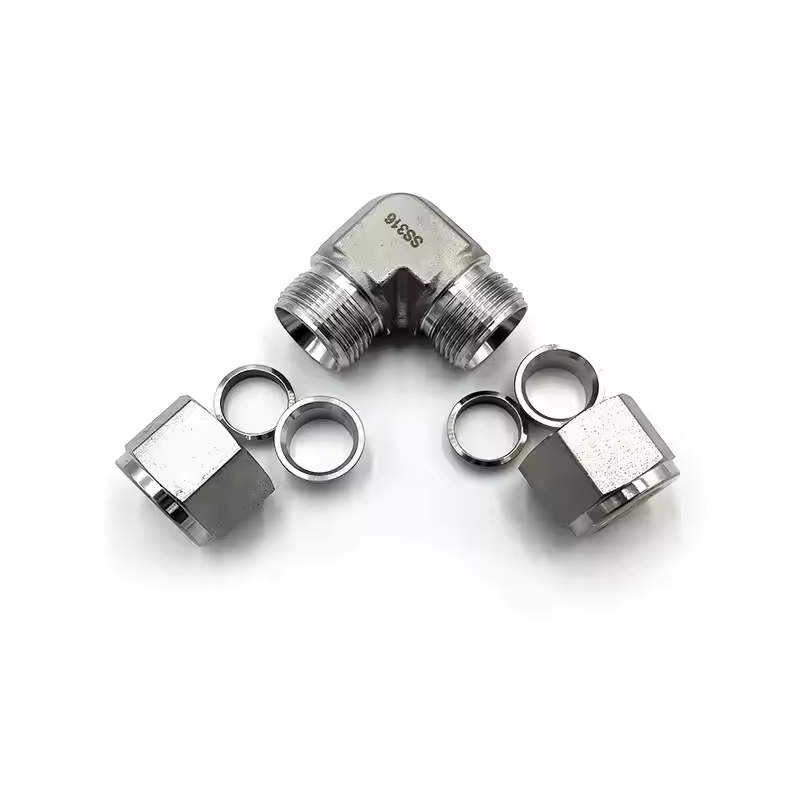

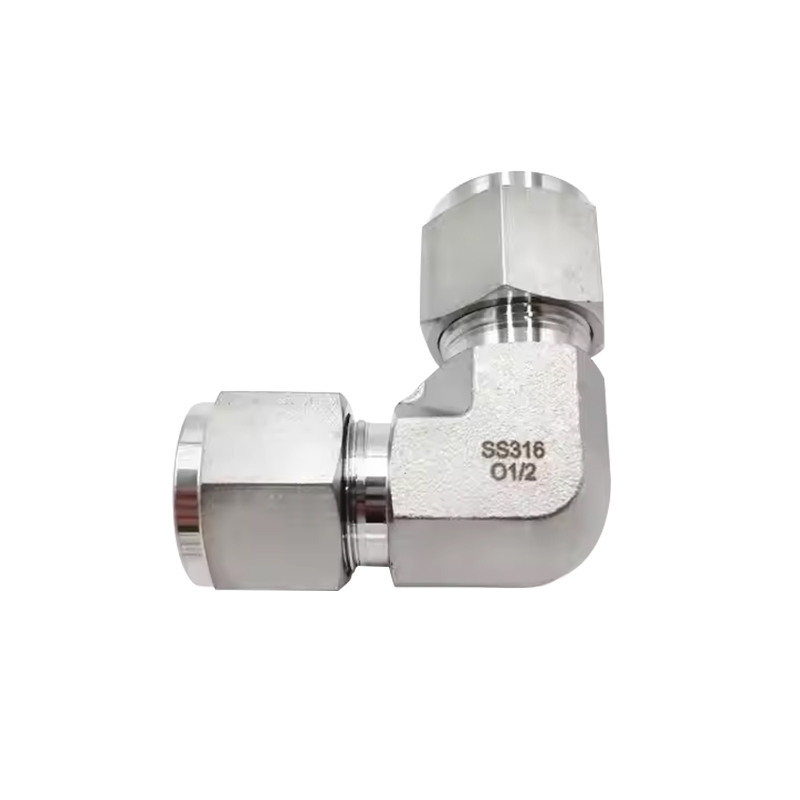

ข้อต่อท่ออัดข้อต่อข้อศอกสแตนเลสเป็นข้อศอก 90 องศาที่ใช้ในการเชื่อมต่อท่อสองท่อที่มุมฉาก ให้การเชื่อมต่อที่ราบรื่นและแน่นหนา การกำหนดค่านี้เหมาะสำหรับการใช้งานที่ข้อจำกัดด้านพื้นที่หรือรูปแบบท่อเฉพาะจำเป็นต้องเปลี่ยนทิศทางของระบบท่อ ข้อต่อนี้ได้รับการออกแบบให้เป็นข้องอที่มีเส้นผ่านศูนย์กลางคงที่ ซึ่งหมายความว่าจะเชื่อมต่อท่อสองท่อที่มีเส้นผ่านศูนย์กลางเท่ากัน เพื่อให้มั่นใจว่าการไหลในระบบคงที่และไม่หยุดชะงัก การออกแบบข้องอที่มีเส้นผ่านศูนย์กลางคงที่มีประโยชน์อย่างยิ่งเมื่อเชื่อมต่อท่อสองส่วนที่มีขนาดเท่ากัน รักษาไดนามิกของการไหลที่สม่ำเสมอ และลดความปั่นป่วนที่อาจทำให้เกิดความไร้ประสิทธิภาพหรือการสึกหรอเมื่อเวลาผ่านไป มีลักษณะเป็นรูปทรงหกเหลี่ยมทำให้ติดตั้งและขันให้แน่นได้ง่าย รูปทรงหกเหลี่ยมช่วยให้จับเครื่องมือได้อย่างปลอดภัย ช่วยให้มั่นใจได้ว่าสามารถติดตั้งหรือถอดข้อต่อออกจากระบบท่อได้อย่างง่ายดายโดยไม่ลื่นไถลหรือลำบาก หัวหกเหลี่ยมยังช่วยให้มั่นใจได้ว่าข้อต่อสามารถทนต่อแรงบิดที่สูงขึ้นได้โดยไม่เกิดความเสียหาย จึงช่วยปรับปรุงความทนทานและความน่าเชื่อถือโดยรวมของระบบ

ติดต่อเรา

พ.ศV: ข้อต่อท่ออัดทียูเนี่ยนสแตนเลส ถัดไป: ไม่มีบทความถัดไป

อธิบาย
พารามิเตอร์

อธิบาย

วัสดุ: สแตนเลส

เทคนิค: ฟอร์จ

ประเภท: ข้อศอก

สถานกำเนิด: มณฑลเจียงซู จีน (แผ่นดินใหญ่)

จำนวนรุ่น: Equal Elbow Tube Fitting

ชื่อยี่ห้อ: SAM-LOK

การเชื่อมต่อ: Ferrules คู่

รูปร่าง: เท่ากัน

รหัสหัว: หกเหลี่ยม

วัสดุ: 304, 316, 304L, 316L เป็นต้น

บริการ OEM: พร้อมใช้งาน

โครงสร้าง: ศอก 90 องศา

พารามิเตอร์

ที-ทูบ โอ.ดี. (ใน)	ขั้นพื้นฐาน การสั่งซื้อ หมายเลข	มิติใน(ม ม)
ที-ทูบ โอ.ดี. (ใน)	ขั้นพื้นฐาน การสั่งซื้อ หมายเลข	L	C	D	F	E
1/16	-UE-FT1	0.70(17.8)	0.34(8.6)	0.31(7.9)	0.37(9.5)	0.05(1.3)
1/8	-UE-FT2	0.88(22.4)	0.50(12.7)	0.44(11.1)	0.37(9.5)	0.09(2.3)
3/16	-UE-FT3	1.00(25.4)	0.54(13.7)	0.50(12.7)	0.50(12.7)	0.12(3.0)
1/4	-UE-FT4	1.06(26.9)	0.60(15.2)	0.56(14.3)	0.50(12.7)	0.19(4.8)
5/16	-UE-FT5	1.13(28.7)	0.64(16.3)	0.63(15.9)	0.56(14.3)	0.25(6.4)
3/8	-UE-FT6	1.20(30.5)	0.66(16.8)	0.69(17.5)	0.63(15.9)	0.28(7.1)
1/2	-UE-FT8	1.42(36.1)	0.90(22.9)	0.87(22.2)	0.81(20.6)	0.41(10.4)
5/8	-UE-FT10	1.50(38.1)	0.96(24.4)	1.00(25.4)	0.94(23.8)	0.5(12.7)
3/4	-UE-FT12	1.57(39.9)	0.96(24.4)	1.13(28.6)	1.06(27.0)	0.62(15.7)
7/8	-UE-FT14	1.76(44.7)	1.02(25.9)	1.25(31.8)	1.37(34.9)	0.72(18.3)
1	-UE-FT16	1.93(49.0)	1.23(31.2)	1.50(38.1)	1.37(34.9)	0.88(22.4)
11/8	-UE-FT18	2.17(55.1)	1.23(31.2)	1.63(41.3)	1.69(42.9)	0.97(24.6)
11/4	-UE-FT20	2.62(66.5)	1.62(41.1)	1.87(47.6)	1.69(42.9)	1.09(27.7)
11/2	-UE-FT24	3.07(78.0)	1.97(50.0)	2.25(57.2)	2.00(50.8)	1.34(34.0)

ที-ทูบ โอ.ดี. (มม.)	การสั่งซื้อขั้นพื้นฐาน หมายเลข	ขนาด มม.(นิ้ว)
ที-ทูบ โอ.ดี. (มม.)	การสั่งซื้อขั้นพื้นฐาน หมายเลข	L	C	D	F	E
3	-UE-MT3	22.3(0.88)	12.9(0.51)	12.0(0.47)	9.5(0.37)	2.4(0.09)
4	-UE-MT4	25.4(1.00)	13.7(0.54)	12.0(0.47)	12.7(0.50)	2.4(0.09)
6	-UE-MT6	27.0(1.06)	15.3(0.60)	14.0(0.55)	12.7(0.50)	4.8(0.19)
8	-UE-MT8	28.8(1.13)	16.2(0.64)	16.0(0.63)	14.3(0.56)	6.4(0.25)
10	-UE-MT10	31.5(1.24)	17.2(0.68)	19.0(0.75)	17.5(0.69)	7.9(0.31)
12	-UE-MT12	36.0(1.42)	22.8(0.90)	22.0(0.87)	20.6(0.81)	9.5(0.37)
14	-UE-MT14	38.0(1.50)	24.4(096)	25.0(0.98)	23.8(0.94)	11.0(0.43)
15	-UE-MT15	38.8(1.53)	24.4(096)	25.0(0.98)	23.8(0.94)	11.9(0.47)
16	-UE-MT16	38.0(1.50)	24.4(096)	25.0(0.98)	23.8(0.94)	12.7(0.50)
18	-UE-MT18	39.8(1.57)	24.4(0.96)	30.0(1.18)	27.0(1.06)	15.1(0.59)
20	-UE-MT20	44.6(1.76)	26.0(1.02)	32.0(1.26)	34.9(1.37)	15.9(0.63)
22	-UE-MT22	44.6(1.76)	26.0(1.02)	32.0(1.26)	34.9(1.37)	18.3(0.72)
25	-UE-MT25	49.1(1.93)	31.3(1.23)	38.0(1.5)	34.9(1.37)	21.8(086)
28	-UE-MT28	64.0(2.52)	36.6(1.44)	46.0(1.81)	42.9(1.69)	21.8(086)
30	-UE-MT30	69.9(275)	39.6(1.56)	50.0(1.97)	42.9(1.69)	26.2(1.03)
32	-UE-MT32	72.3(2.85)	42.0(1.65)	50.0(1.97)	42.9(1.69)	28.6(1.13)
38	-UE-MT38	84.0(3.31)	49.4(1.94)	60.0(2.36)	50.8(2.00)	33.7(1.33)
