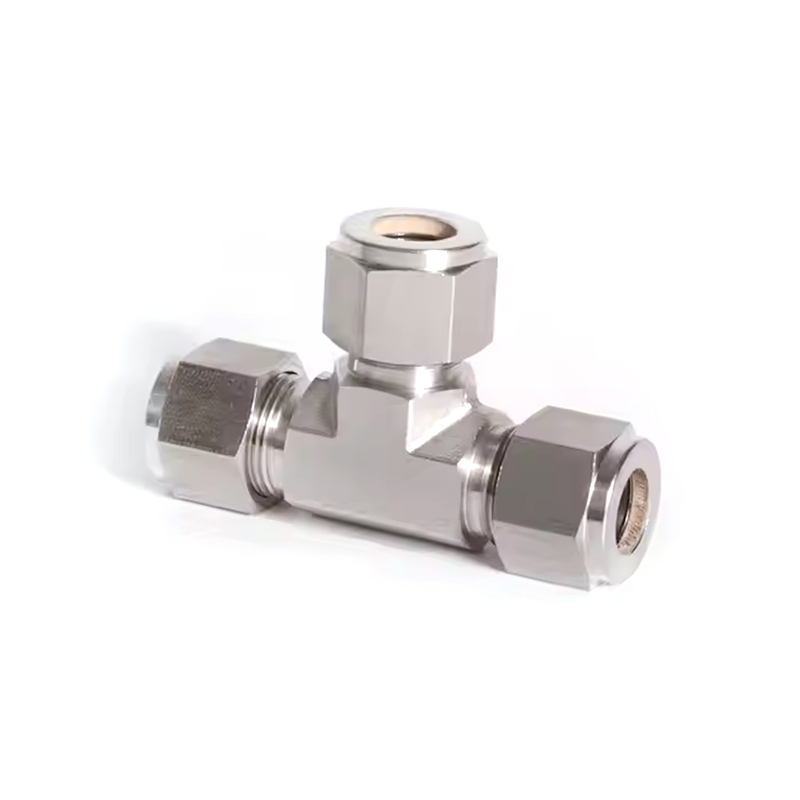

ข้อต่อท่ออัดทียูเนี่ยนสแตนเลส

อุปกรณ์ข้อต่อท่ออัดทียูเนี่ยนสเตนเลสเชื่อมต่อท่อสามท่อที่ข้อต่อเดียว ช่วยให้สามารถเปลี่ยนเส้นทางการไหลของของเหลวหรือก๊าซได้ ข้อต่อทีมีความจำเป็นในหลายระบบ เช่น ระบบจ่ายน้ำ เครื่องปฏิกรณ์เคมี และท่อส่งก๊าซธรรมชาติ ซึ่งจำเป็นต้องแยกการไหลหรือสร้างการเชื่อมต่อในหลายทิศทาง การออกแบบรูปทรงทีทำให้มั่นใจได้ว่าการไหลของของไหลยังคงสมดุล และระบบจะรักษาความสมบูรณ์ภายใต้แรงกดดัน ข้อต่อฟิตติ้งนี้มีเส้นผ่านศูนย์กลางภายนอก (OD) ตั้งแต่ 1/16 นิ้ว ถึง 1 นิ้ว (3 มม. ถึง 25 มม.) ซึ่งใช้งานได้อเนกประสงค์และเหมาะสำหรับระบบขนาดเล็กและขนาดใหญ่ ขนาดที่หลากหลายเข้ากันได้กับท่อหลายขนาด ทำให้มั่นใจได้ว่าข้อต่อสามารถรวมเข้ากับระบบจ่ายของเหลวหรือก๊าซต่างๆ ได้อย่างราบรื่น ได้รับการออกแบบมาเพื่อรองรับแรงกดดันในการทำงานสูงถึง 6,000 psi แม้จะอยู่ภายใต้แรงกดดันสูง ข้อต่อก็สามารถรักษาความสมบูรณ์และการปิดผนึกได้ จึงรับประกันการทำงานที่ปลอดภัยและมีประสิทธิภาพ อัตราแรงดันสูงยังช่วยให้สามารถใช้ในระบบไฮดรอลิกและระบบทำความสะอาดแรงดันสูง

ติดต่อเรา

พ.ศV: ฟิตติ้งชาย Ferrules คู่สแตนเลส ถัดไป: ไม่มีบทความถัดไป

อธิบาย
พารามิเตอร์

อธิบาย

เทคนิค: ฟอร์จ

ประเภท: ยูเนี่ยน

สถานกำเนิด: มณฑลเจียงซู จีน (แผ่นดินใหญ่)

หมายเลขรุ่น: ข้อต่อยูเนี่ยน

ชื่อยี่ห้อ: SAM-LOK

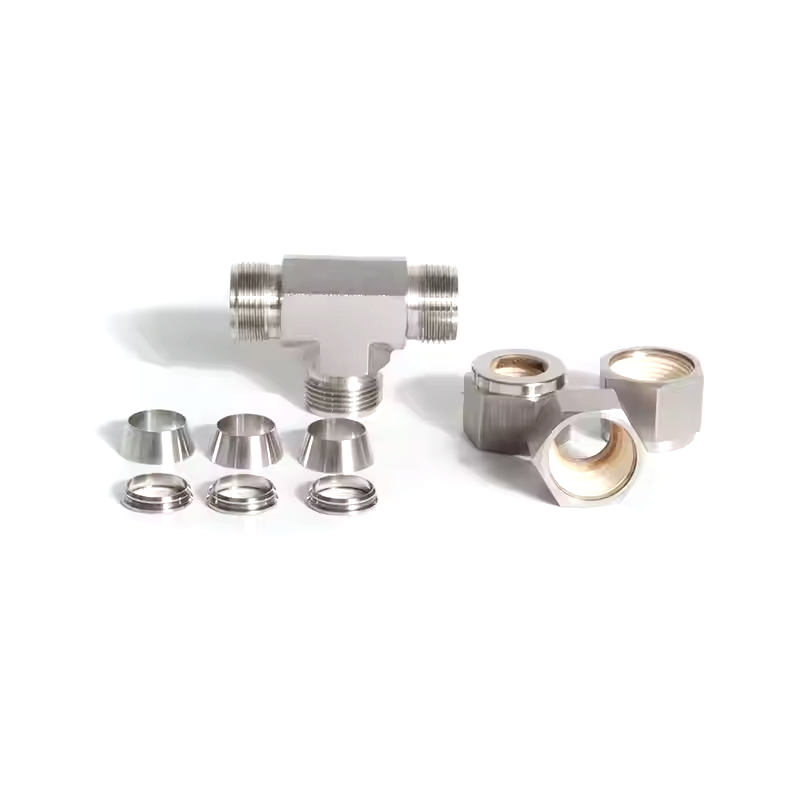

การเชื่อมต่อ: ปลอกโลหะคู่

รูปร่าง: ที

รหัสหัว: หกเหลี่ยม

ขนาด OD: 1/16 ''-1'' ,3 มม.-25 มม

แรงดันใช้งาน: สูงถึง 6000psi

ปานกลาง: น้ำ น้ำมัน แก๊ส กรด เบสและอื่น ๆ

การรักษาพิเศษ: การรักษาความแข็งของปลอกโลหะ

การรักษาถั่ว: ปลูกเงิน

การรักษาท่อ: อบอ่อนเต็มที่

กรวยด้านใน: กระบวนการขัดเงากระจก

อุณหภูมิในการทำงาน: -20 ถึง 200 องศาเซลเซียส

พารามิเตอร์

ที-ทูบ โอ.ดี. (ใน)	ขั้นพื้นฐาน การสั่งซื้อ หมายเลข	มิติใน (มม.)
ที-ทูบ โอ.ดี. (ใน)	ขั้นพื้นฐาน การสั่งซื้อ หมายเลข	L	C	D	F	E
1/16	UT-FT1	0.70(17.8)	0.34(8.6)	0.31(7.9)	0.37(9.5)	0.05(1.3)
1/8	-UT-FT2	0.96(24.4)	0.50(12.7)	0.44(11.1)	0.37(9.5)	0.09(2.3)
3/16	-UT-FT3	0.96(24.4)	0.54(13.7)	0.50(12.7)	0.44(11.1)	0.12(3.0)
1/4	-UT-FT4	1.06(26.9)	0.60(15.2)	0.56(14.3)	0.50(12.7)	0.19(4.8)
5/16	-UT-FT5	1.17(29.7)	0.64(16.2)	0.63(15.9)	0.63(15.9)	0.25(6.4)
3/8	-UT-FT6	1.20(30.5)	0.66(16.8)	0.69(17.5)	0.63(15.9)	0.28(7.1)
1/2	-UT-FT8	1.42(36.1)	0.90(22.9)	0.87(22.2)	0.81(20.6)	0.41(10.4)
5/8	-UT-FT10	1.53(38.9)	0.96(24.4)	1.00(25.4)	1.00(25.4)	0.50(12.7)
3/4	-UT-FT12	1.57(39.9)	0.96(24.4)	1.13(28.6)	1.06(27.0)	0.62(15.7)
7/8	-UT-FT14	1.76(44.7)	1.02(25.9)	1.25(31.8)	1.37(34.9)	0.72(18.3)
1	-UT-FT16	1.93(49.0)	1.23(31.2)	1.50(38.1)	1.37(34.9)	0.88(22.4)
11/8	-UT-FT18	2.17(55.1)	1.23(31.2)	1.81(46.0)	1.69(42.9)	0.97(24.6)
11/4	-UT-FT20	2.62(66.5)	1.62(41.1)	1.87(47.6)	1.69(42.9)	1.09(27.7)
11/2	-UT-FT24	3.07(78.0)	1.97(50.0)	2.25(57.2)	2.00(50.8)	1.34(34.0)

ที-ทูบ โอ.ดี. (มม.)	ขั้นพื้นฐาน การสั่งซื้อ หมายเลข	ขนาด มม.(นิ้ว)
ที-ทูบ โอ.ดี. (มม.)	ขั้นพื้นฐาน การสั่งซื้อ หมายเลข	L	C	D	F	E
2	-UT-MT2	22.3(0.88)	12.9(0.51)	12.0(0.47)	9.5(0.37)	1.7(0.07)
3	-UT-MT3	22.3(088)	12.9(0.51)	12.0(0.47)	9.5(0.37)	2.4(0.09)
4	-UT-MT4	25.4(1.00)	13.7(0.54)	12.0(0.47)	12.7(0.50)	2.4(0.09)
6	-UT-MT6	27.0(1.06)	15.3(0.60)	14.0(0.55)	12.7(0.50)	4.8(0.19)
8	-UT-MT8	29.9(1.18)	16.2(0.64)	16.0(0.63)	15.9(0.63)	6.4(0.25)
10	-UT-MT10	31.5(1.24)	17.2(0.68)	19.0(0.75)	17.5(0.69)	7.9(0.31)
12	-UT-MT12	36.0(1.42)	22.8(0.90)	22.0(0.87)	20.6(0.81)	9.5(0.37)
14	-UT-MT14	38.8(1.53)	24.4(096)	25.0(098)	25.4(1.00)	11.1(0.44)
15	-UT-MT15	38.8(1.53)	24.4(096)	25.0(0.98)	25.4(1.00)	11.9(0.47)
16	-UT-MT16	38.8(1.53)	24.4(096)	25.0(098)	25.4(1.00)	12.7(0.50)
18	-UT-MT18	38.8(1.53)	24.4(0.96)	30.0(1.18)	27.0(1.06)	15.1(0.59)
20	-UT-MT20	44.6(1.76)	26.0(1.02)	32.0(1.26)	34.9(1.37)	15.9(0.63)
22	-UT-MT22	44.6(1.76)	26.0(1.02)	32.0(1.26)	34.9(1.37)	18.3(0.72)
25	-UT-MT25	49.1(1.93)	31.3(1.23)	38.0(1.50)	34.9(1.37)	21.8(0.86)
28	-UT-MT28	64.0(2.52)	36.6(1.44)	46.0(1.81)	42.9(1.69)	21.8(086)
30	-UT-MT30	69.9(2.75)	39.6(1.56)	50.0(1.97)	42.9(1.69)	26.2(1.03)
32	-UT-MT32	72.3(2.85)	42.0(1.65)	50.0(1.97)	42.9(1.69)	28.6(1.13)
38	-UT-MT38	84.0(3.31)	49.4(1.94)	60.0(2.36)	50.8(2.00)	33.7(1.33)
